D800继电保护试验装置

2022/11/21

▍应用场景

• 具备模拟量、数字量混合输出能力，适用于常规保护、智能保护等各种类型智能电力设备的测试。

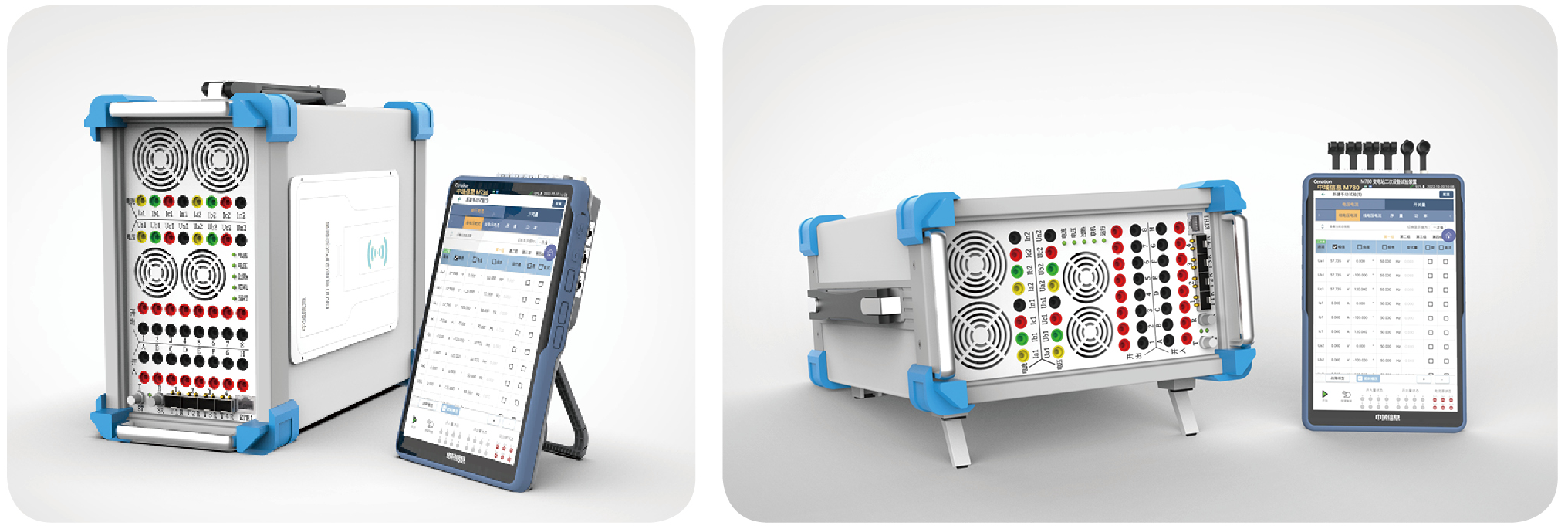

• 装置采用分体式结构，包括手持终端和本体两部分。手持终端基于低功耗嵌入式架构设计，体积小、重量轻，便于握持。本体可放置于保护屏后连接保护装置，并通过手持终端在保护屏前无线操控，方便现场接线，无需拆除保护屏的空面板。



▍关键字

• 继电保护测试仪
• 数模一体继电保护测试仪



▍功能特点

• 接口及信号类型全面，具备模拟量、硬接点、SV、GOOSE等各种类型二次信号输入/输出能力，并能实现模拟量、数字量同步输出;
• 具备测试工程管理功能，试验项目保存为可重复使用的工程文件，提高后期定检、消缺阶段的测试效率;
• 具备“一键式”自动测试功能，测试过程中可自动读取、更新测试参数，投退软压板、修改控制字，提高测试效率;
• 具备独有的虚端子对点功能，可模拟被测IED的外部环境，只将有连接的虚端子挑出来并进行快速变位和加量，免去了以往选择、查找控制块及通道映射的过程，以快速完成二次虚回路相关测试;
• 具备监视和分析电力数据功能，包括波形、有效值、相角、频率、有功功率、无功功率、开关量等;
• 具备报文实时转发功能，并能在转发报文的同时对报文进行实时分析;
• 具备报文记录功能，能够导出pcap格式报文文件，并能转换为COMTRADE格式的录波文件;
• 具备MMS客户端功能，可模拟监控后台检验站内监控信息;
• 具备SCD文件解析功能，图形化展示IED设备连接关系、虚端子连线图及模型信息;
• 具备硬接点开入量有源、无源自适应功能，自动识别输入类型和输入电压;
• 具备GPS/BD天线、IRIG-B码对时功能，对时精度优于1us;
• 具备IRIG-B码对时信号分析功能，可解析时间同步信息，测试、统计秒准时延偏差;
• 具备光纤以太网单纤发送功能;
• 手持终端体积小、重量轻，具有良好的便携性，续航时间长。

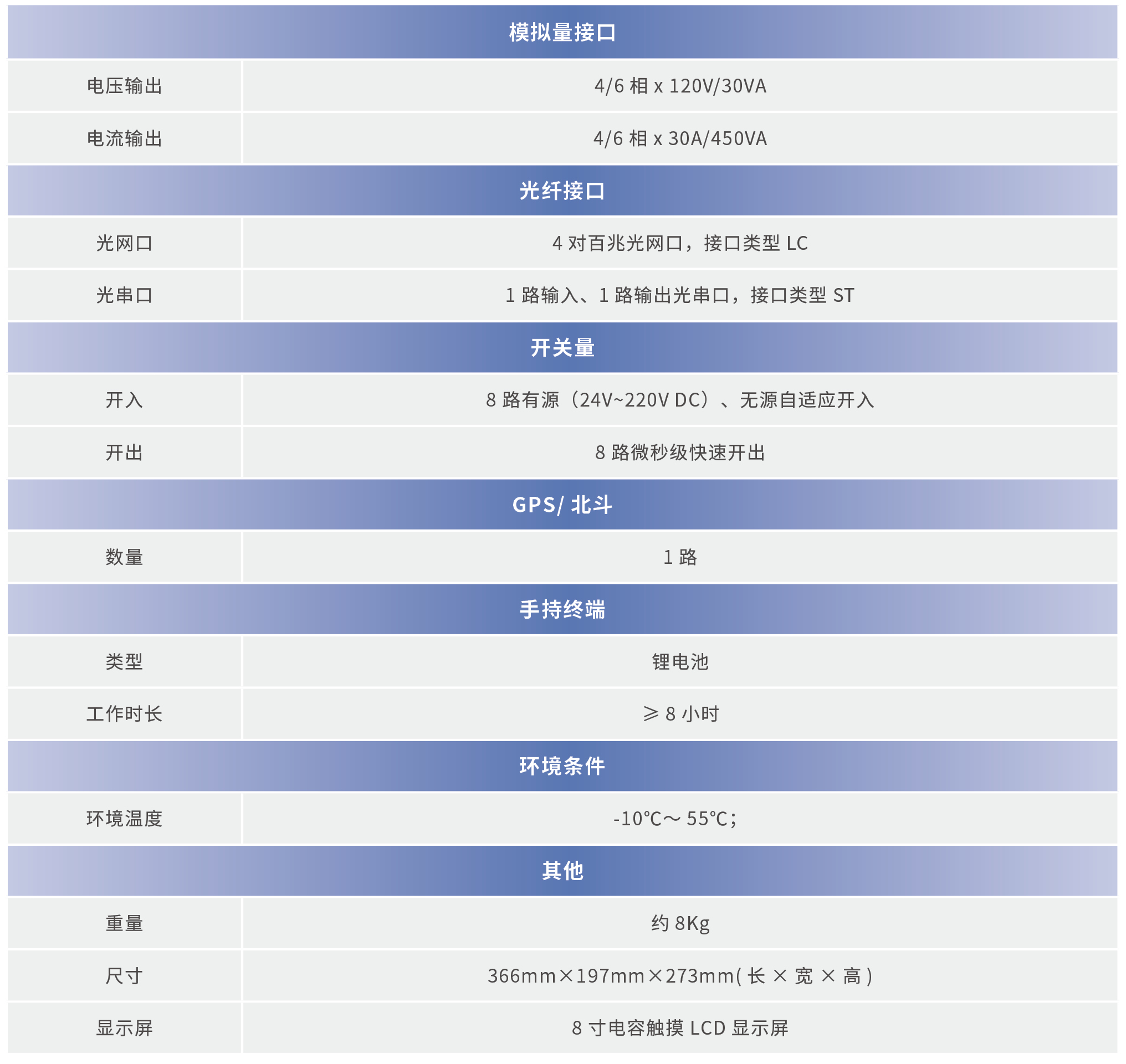

▍技术指标
