M780变电站二次设备试验装置

2022/11/22

▍应用场景

• 变电站二次调试、对点全功能试验装置，适用于保护、自动化专业的测试，涵盖虚端子对点、保护功能测试、测控测试、信号分析、报文记录、远动对点、模拟主站、模拟监控后台、模拟断路器、时钟模拟、时钟测试等各种类型二次设备测试需求。



▍关键字

• 二次设备试验装置
• 继电保护测试仪
• 数模一体继电保护测试仪
• 手持式光数字信号试验装置
• 规约分析仪
•        光数字万用表
•        综合测试仪



▍功能特点

• 接口及信号类型全面，具备硬接点、SV、GOOSE、MMS、103、104、CMS、IRIG-B码等各种类型二次信号输入/输出能力，并能连接外部模拟源扩展单元，输出电压电流模拟量;
• 独有的虚端子对点功能可模拟被测IED的外部环境，只将有连接的虚端子挑出来并进行快速变位和加量，免去了以往选择、查找控制块及通道映射的过程，以快速完成二次回路虚端子相关测试;
• 具备模拟调度主站功能，解析并展示遥信、遥测信息，下发遥控、遥调命令;
• 具备仿真间隔层IED功能，可模拟双网MMS、103、CMS服务端与数据通信网关机通信;
• 具备全站信号扫描功能，可自动生成并校核远动装置的遥信、遥测转发配置;
• 具备监控信息自动验收功能，实现与调度主站和集控站的自动信息联调;
• 具备监视和分析电力数据功能，包括波形、有效值、相角、频率、有功功率、无功功率、开关量等;
• 具有报文实时转发功能，并能在转发报文的同时对报文进行实时分析;
• 支持导入解析调控信息表，并自动关联四遥信息;
• 支持导入解析RCD文件，图形化展示远动装置转发关联信息;
• 支持导入解析SCD文件，图形化展示IED设备连接关系，虚端子连线图及模型信息;
• 支持GPS/BD天线、IRIG-B码对时，对时精度优于1us;
• 支持模拟时钟，测试同步时钟信号;

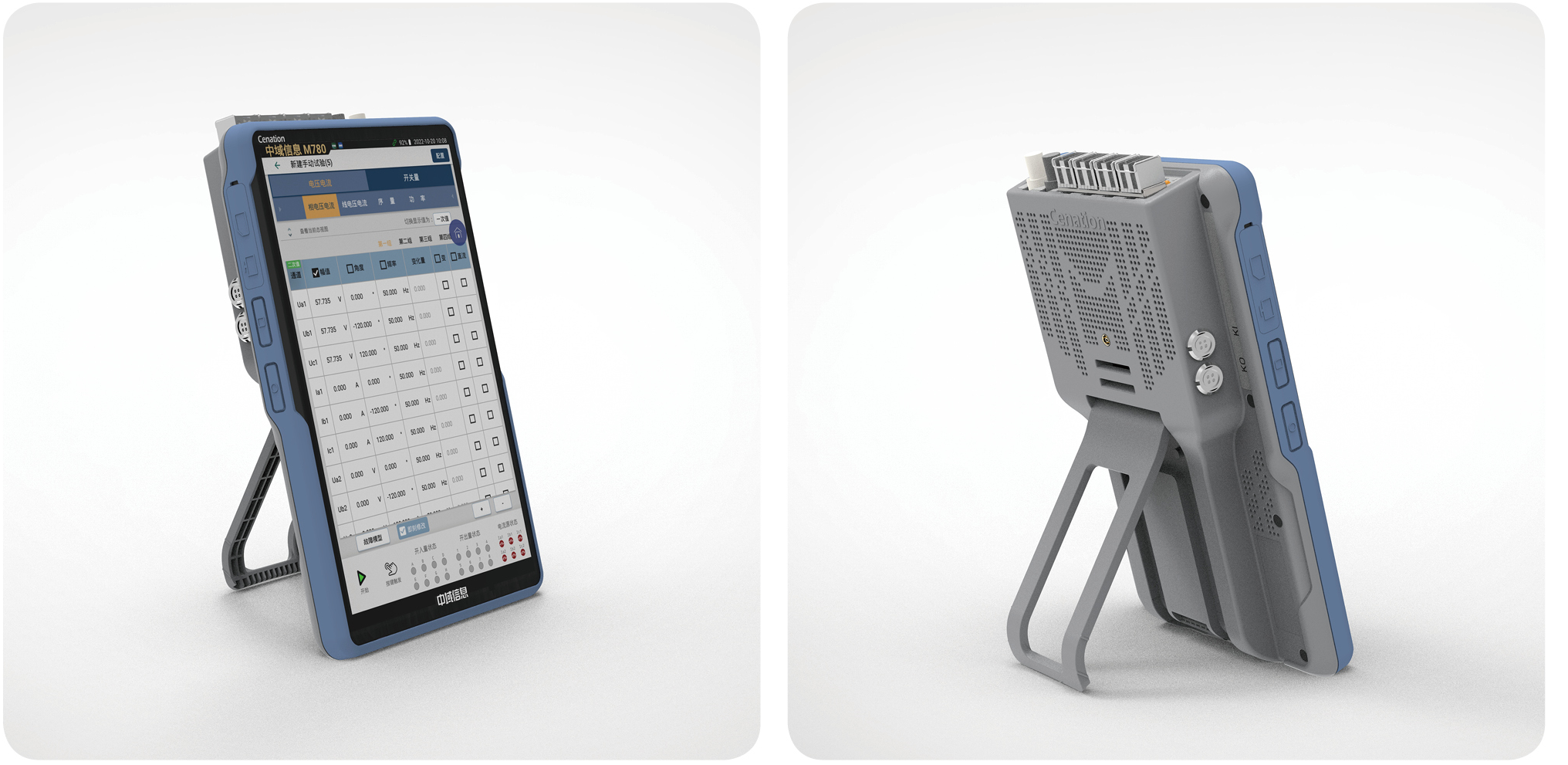

• 手持终端体积小、重量轻，具有良好的便携性，续航时间长。

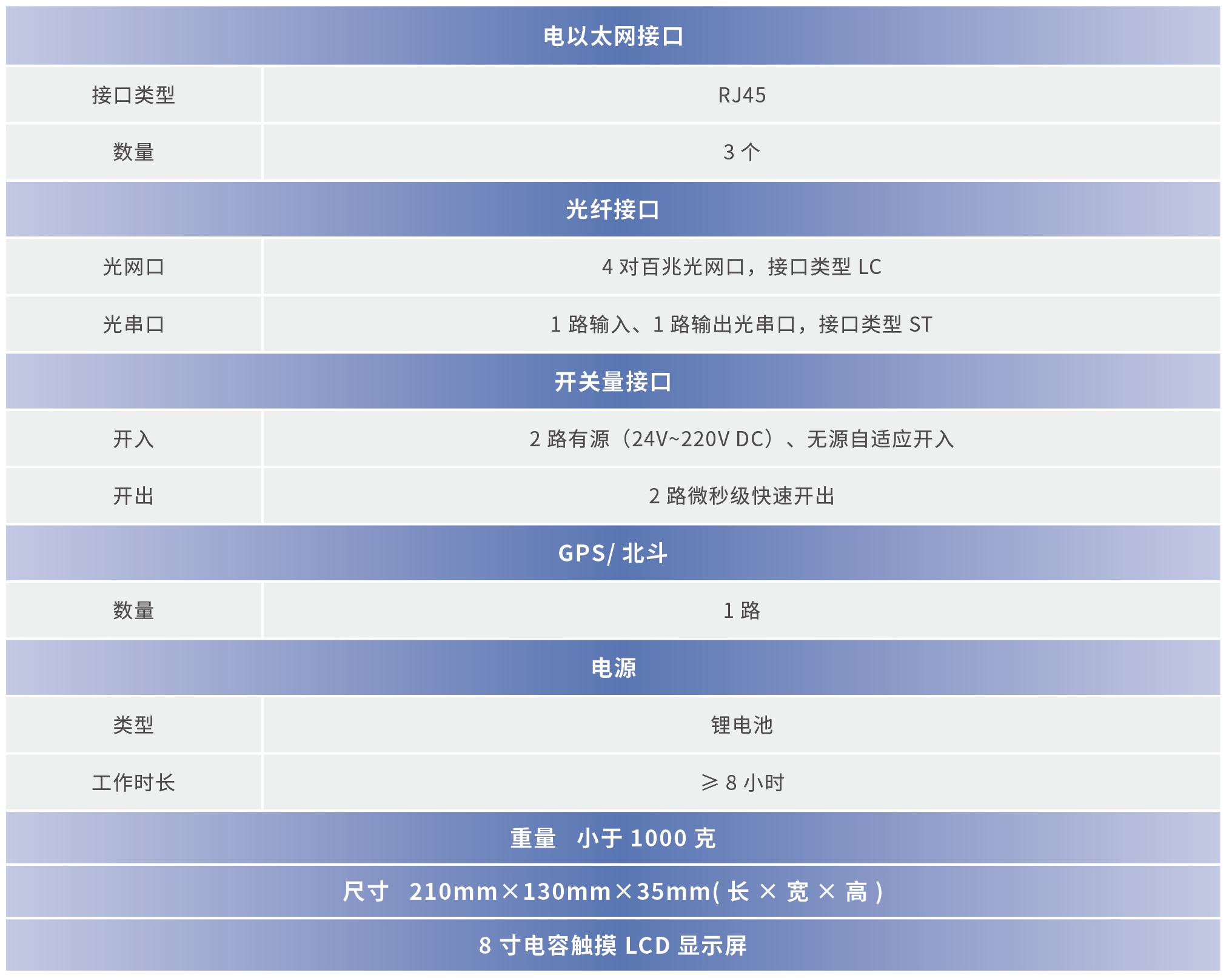

▍技术指标
